Маркировка опасных зон: от проекта до внедрения

Маркировка опасных зон – важный элемент системы производственной безопасности на предприятии. О том как подготовить и успешно внедрить проект маркировки на прозводстве, как донести его важность до руководства и всех работников, в данной статье показано на примере отдела охраны труда Московского филиала АО «НПО «Поиск».

Маркировка опасных зон (МОЗ) – это способ воздействовать на сознание работника, моделируя его поведение в нужном направлении. Визуализация опасных производственных зон служит одним из элементов управления профессиональными рисками. Конечно, стоит отметить, что данная мера эффективна только в комплексном применении с такими инструментами, как обучение по охране труда, проведение инструктажей по охране труда и др.

МОЗ помогает решить целый ряд задач в области безопасности и охраны труда:

• привлечение внимания сотрудников к возможной опасности;
• соблюдение правил безопасности при производстве работ;
• безопасность перемещения персонала по территории объекта;
• предотвращение ошибочных действий работников;
• побуждение к правильным действиям.

Маркировка опасных зон активно применяется в целом ряде отраслей промышленности, в том числе, в тяжёлой промышленности (в металлургии, горном деле, машиностроении), в электроэнергетике, авиционной апромышленности, производстве потребительских товаров, агропромышленности, химической, фармацевтической промышленности, логистике и др.

С целью выявления заинтересованности представителей различных отраслей в использовании маркировки опасных зон нами был проведён опрос. Мы попросили коллег ответить на вопрос, применяется ли в компании, где они работают, маркировка опасных зон (сигнальная разметка).

Результаты опроса показали, что лишь в очень небольшом количестве компаний данный инструмент применяется комплексно, с задействованием максимального числа элементов МОЗ. Более того, некоторые респонденты ответили, что вообще не применяют МОЗ в своей практике. Наиболее популярный вид маркировки – знаки безопасности.

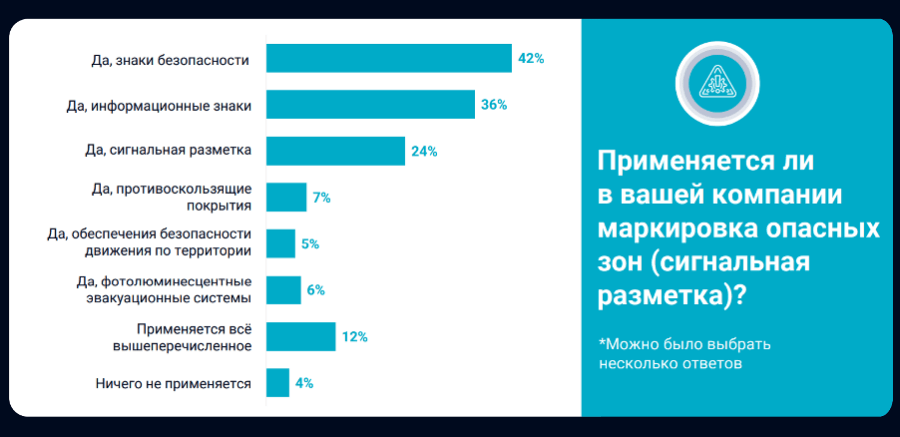

Рис. Результаты опроса

Как показывает опыт, при внедрении проекта маркировки опасных зон большинство специалистов сталкивается с одними и теми же проблемами. Выделим основные из них:

• разработка проектных решений, согласование с руководством;
• реализация практического этапа проекта (закупка, нанесение элементов и др.);
• определение зон и участков, которые подлежат маркировке;
• высокий бюджет проекта;
• внесение изменений в систему обучения (проведение дополнительных инструктажей, корректировка проверочных тестов).

Для грамотного решения возникающих проблем и предупреждения вопросов со стороны руководства рекомендуется организовывать работу над проектом по определенному алгоритму: сначала определить, что маркировать, затем – каким образом маркировать, разработать схемы помещений и территории, подготовить вид “до”/“после” и продумать, как донести до персонала необходимость соблюдения правил.

Рассмотрим подробнее описанный алгоритм на примере того, как подошли к его реализации в НПО «Поиск».

Пожалуй, в осуществлении проекта вопрос, как маркировать - ключевой; он определяет дальнейшие действия и шаги, а также мотивацию к проведению проекта. Подходить к этому вопросу следует комплексно, поэтому разобьём свои действия на условные шесть шагов.

Шаг 1-й – анкетирование.

Необходимо по заранее разработанной анкете провести опрос работников, в ходе которого выяснить, где, на их взгляд, находятся опасные зоны, как можно было бы улучшить меры безопасности в их радиусе. Это даст возможность получить примерно 20% необходимой информации.

Шаг 2-й - изучение рабочих инструкций на оборудование и материалы.

Этот позволяет получить ещё примерно 30% информации.

Шаг 3-й - создание рабочих групп.

В рабочие группы необходимо включить представителей различных подразделений предприятия с тем, чтобы с их участием максимально подробно описать характеристики оборудования и виды опасности (движущиеся механизмы, возможность удара, ожога и т. д.), анализируемые участки, характеристики производственных помещений, условия труда (реальные и возможные вредные и опасные факторы), характерные риски.

Шаг 4-й - анализ документов.

Необходимо обратиться к результатам ранее проведённых оценок профессиональных рисков, составленным по реестру опасностей и плану мероприятий.

Шаг 5-й - анализ происшествий.

Проводя анализ произошедших за длительный период несчастных случаев, инцидентов, нарушений, следует обратить особое внимание на события, которые произошли из-за нахождения работников в запретной зоне, а также из-за невыполнения предписанных инструкциями действий.

Шаг 6-й – аудит.

В ходе аудита необходимо выделить зоны складирования продукции, передвижения транспорта и работников, местонахождение рабочих инструментов, средств пожаротушения и оборудования, при работе с которым необходимо использование СИЗ.

Все собранные данные включаются в пояснительную записку, которая должна содержать:

• информацию о технических решениях по безопасности, которые будут включены в проект в соответствии с требованиями ГОСТ 12.4.026;
• информацию о способах монтажа (где, на какой высоте будут размещены элементы безопасности, принципы размещения, какие крепежные элементы будут для этого применяться);
• информацию о способе определения высоты размещения и размеров элементов безопасности;
• информацию о требованиях и методах изготовления, о материалах, которые применяются для изготовления элементов безопасности.

Перед тем, как переходить к графической части проекта, очень важно определить, как маркировать опасные зоны. Во избежание разногласий и противоречий в различных производственных подразделениях необходимо ввести единый понятийный аппарат - стандарт, в котором закрепляется внешний вид маркировки.

Для определения внешнего вида разметки, элементов МОЗ и определения сигнальных цветов используются обозначения, закреплённые в ГОСТ 12.4.026-2015 «Межгосударственный стандарт. Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» (Табл.).

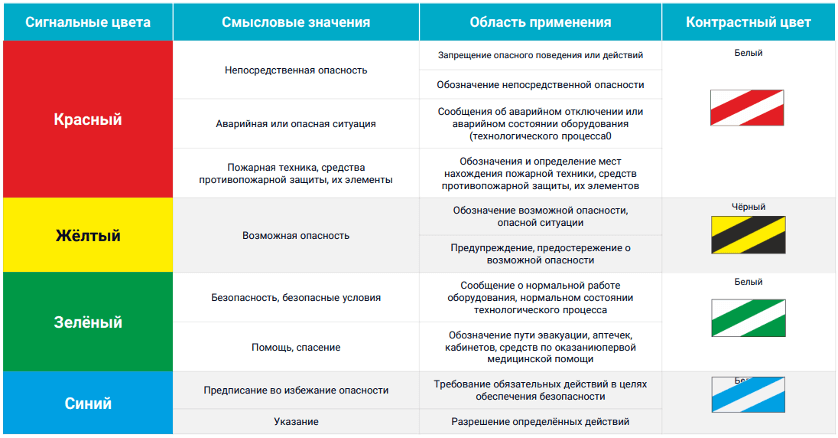

Таблица . Элементы маркировки опасных производственных зон

Знаки безопасности рекомендуется размещать таким образом, чтобы они всегда были в поле зрения людей, для которых они предназначены. При этом знаки не должны отвлекать внимание при выполнении работы.

Для негабаритных проездов, колонн, выступающих конструкций используется вертикальная маркировка. При этом используются световозвращающие и светонакапливающие материалы, материалы с контрастной окраской. Для маркировки пола производственных и складских помещений применяется горизонтальная сигнальная разметка, что позволяет разделить транспортные и людские потоки, удобно и безопасно складировать материалы. Горизонтальная разметка может предупреждать об опасностях, которых следует избегать, а также указывать путь эвакуации в случае чрезвычайной ситуации.

В целом размещение элементов МОЗ - самый простой и действенный способ предупредить об опасности, запретить ошибочные действия или указать на необходимость правильных действий.

Выбор материалов и способов монтажа также необходимо обосновать. Для этого необходимо учесть следующие критерии:

• стоимость материалов и монтажа (расчет, техническое задание, смета);
• проведение тестов;
• технологичность;
• долговечность;
• безопасность/экологичность;
• условия эксплуатации.

После того, как мы определили, что именно надо маркировать и закрепили виды маркировки, переходим к графической части проекта.

В графической части проекта отображается следующее:

• планировочные чертежи и схемы производственных помещений и территории (план-схему можно выполнить в 2D-графике);
• схемы размещения элементов безопасности, технических решений, разметки;
• типовые чертежи методов крепления элементов безопасности с учетом уровня высоты и шага размещения элементов и разметки, допустимых отступов разметки с учетом требований нормативных документов и требований пожарной безопасности.

На рисунке показан пример плана-схемы производственных помещений, выполненный в формате 2D.

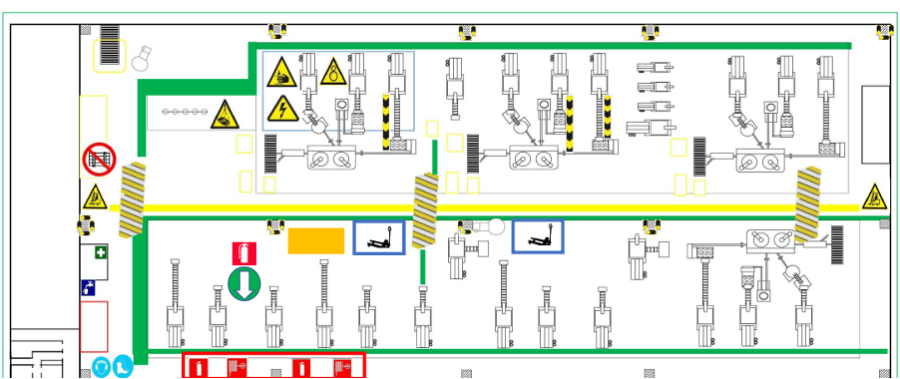

Рис. План-схема производственных помещений

В проекте маркировки могут быть отображены не только производственные участки, но и территория предприятия в целом. Помимо традиционного обозначения производственных помещений, мест для курения, парковок, помещений административно-хозяйственного блока и схем движения транспорта, должны быть обозначены места, в которых необходимо применение средств индивидуальной защиты. Эти знаки также будут размещены на дверях перед входом в опасную зону. Пример схемы предприятия с учётом проекта маркировки показан на рисунке ниже.

После того, как подготовка проекта с учётом всех перечисленных аспектов завершена, встает еще один важный вопрос: как получить поддержку руководства?

Помочь в решении этого вопроса может убедительная и наглядная презентация проекта. Для достижения наглядности включите в нее фотографии до и после нанесения маркировки. На снимках должны быть очевидно представлены преимущества реализации проекта, отражающие как новую организацию пространства, так и безопасность работников в различных цехах и отделах предприятия.

В презентации необходимо четко сформулировать плюсы осуществления проекта, включая возможность поэтапного внедрения, визуализацию опасных участков, стандартизацию (приведение обозначений к единому виду), весомый вклад в систему управления рисками, а также изменения отношения работников к вопросам безопасности.

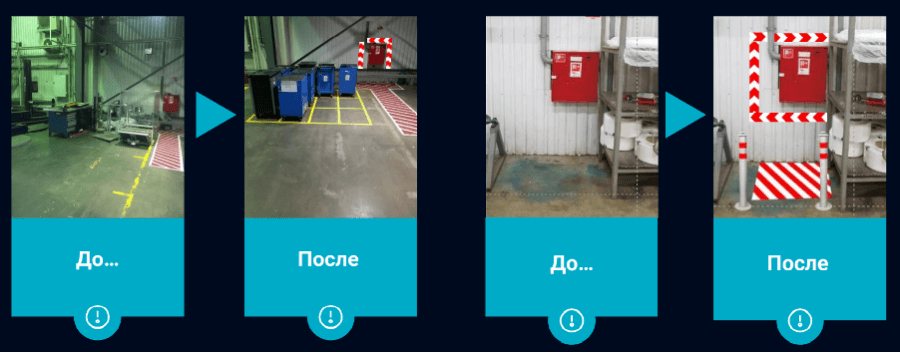

Рис. Пример презентации.

До внедрения проекта необходимо продумать, каким образом информация о маркировке опасных зон будет доноситься до сотрудников. Необходимо сформировать у работников привычку правильных действий в отношении опасных зон. Здесь возможен как традиционный подход, так и менее формальный.

Хороший эффект дает обучение, проведение тренингов по маркировке, размещение на видных местах стендов с элементами МОЗ, снабженных системой QR-кодов. Это дает возможность в любой момент получить доступ к правилам безопасности через смартфон.

Еще одно нестандартное решение в этом плане - геймификация -проведение специальных игр на запоминание расположения маркировок и правил безопасного поведения в опасных зонах.

В процессе реализации проекта возможна его доработка. Неоценимую помощь в этом плане приносит непосредственный контакт к работниками, их замечания, касающиеся маркировки опасных зон. Нельзя забывать и о том, что разметка с течением времени загрязняется, стирается, так что ее нужно своевременно обновлять.
